Nguồn gốc:
An Huy, Trung Quốc
Hàng hiệu:
WNK
Chứng nhận:
CE, ISO, HART
Số mô hình:
WNK59
Băng hình
Băng hình
Băng hình

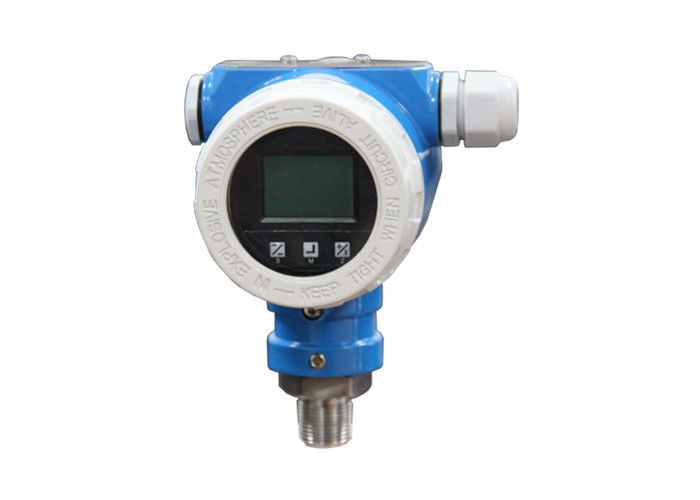

Bộ truyền áp thông minh 4-20mA / Hart với độ chính xác cao 0,075% và màn hình LCD
Bộ truyền áp WNK5 là bộ truyền áp hiệu suất cao được cung cấp bởi Hefei WNK Smart Technology Co., Ltd. Nó biến đổi tín hiệu vật lý của áp suất,áp suất khác nhau và mức độ vv vào tín hiệu tiêu chuẩn, bằng cách thu thập cảm biến tế bào và mạch xử lý kỹ thuật số.
Dòng WNK5 của chúng tôi có độ chính xác và sự đồng nhất tín hiệu tốt nhất bằng cách áp dụng công nghệ điện tử mạch tích hợp tiên tiến.Mỗi bộ máy phát sóng là nhiệt độ xung quanh bù đắp trong nhà máy của chúng tôi, để đảm bảo độ chính xác tối đa và trượt nhỏ trong phạm vi nhiệt độ làm việc rộng.
Tính năng sản phẩm
1. Độ chính xác tham chiếu cao lên đến 0,05%.
2. Drift dài hạn ≤ ± 0,25%URL trong 1 năm.
3. Hart, PROFIBUS-PA hoặc FF giao thức tùy chọn.
4- An toàn và chống cháy
5Tỷ lệ giảm tầm 100:1
6. kiểu thông minh để hiệu chuẩn dễ dàng
Ứng dụng sản phẩm
1- đo áp suất đo và áp suất tuyệt đối trong khí, hơi hoặc chất lỏng trong tất cả các lĩnh vực của quy trình kỹ thuật và đo.
2. đo nồng độ, khối lượng hoặc khối lượng trong chất lỏng.
3. Làm việc với các yếu tố phát hiện, đo lưu lượng khí, hơi nước và lưu lượng chất lỏng.
4. áp suất cao lên đến 700bar.
Dữ liệu kỹ thuật
| Các phương tiện đo | chất lỏng, khí và hơi |
| Phạm vi áp suất | -100KPa~70MPa |
| Các tín hiệu đầu ra | 4 ~ 20mA, Hart, PROFIBUS-PA tùy chọn |
| Độ chính xác | 0.075%, cao hơn theo yêu cầu |
| Sự ổn định | ±0,15% URL trong 5 năm |
| Động chuyển nhiệt độ | ± 0,03% URL/10oC |
| Hiển thị | LCD, hoặc con trỏ tùy chọn |
| Vật liệu nhà ở | Nhôm14 |
| Kết nối quy trình | M20×1.5G1/2;1/2NPT |
| Lớp bảo vệ | IP66/67 |
| Chứng minh | Exia II CT4, tùy chọn khác theo yêu cầu |
| Cung cấp điện | 10.5-55V DC 10,5-30V DC |
| Nhiệt độ môi trường | -40 đến 85oC, -40 đến 80oC cho tiêu đề LCD |
| Nhiệt độ lưu trữ | -45 đến 85oC, -40 đến 80oC cho tiêu đề LCD; |
| Đánh giá | với màn hình: 95*126*52 (mm) |
| Không hiển thị: 95*115*52 (mm) | |
| Trọng lượng ròng | 1.7kg (không có hỗn hợp hoặc kết nối quy trình) |
Sơ đồ lắp đặt
Bảng đặt hàng
| Mô hình | Chi tiết sản phẩm | ||
| WNK51 | Máy truyền áp độ chính xác cao thông minh | ||
| Mã | Chấp nhận | ||
| A | Đối với các khu vực không nguy hiểm | ||
| 1 | ExiaIICT6 | ||
| 2 | ExiaIICT4 | ||
| 3 | ExdIIBT6 | ||
| Đối với các phê duyệt khác hoặc thông tin thêm, vui lòng liên hệ với chúng tôi | |||
| Mã | Mã đầu ra | ||
| A | 4...20mA | ||
| H | 4... 20mA, HART | ||
| P | PROFIBUS-PA | ||
| F | FF | ||
| Mã | Hiển thị | ||
| A | Không hiển thị | ||
| L | LCD | ||
| Mã | Nhà ở; Cáp nhập; Bảo vệ | ||
| A | Nhôm 14, M20 × 1.5,IP66/67 | ||
| B | Nhôm 14,G1/2,IP66/67 | ||
| C | Nhôm14,1/2NPT,IP66/67 | ||
| Mã | Phạm vi cảm biến, cho áp suất đo | Mã | Phạm vi cảm biến, cho áp suất tuyệt đối |
| 1C | 100mbar (10kPa/1mH2O) | 2C | 100mbar (10kPa/1mH2O) |
| 1E | 250mbar (25kPa/2,5mH2O) | 2E | 250mbar (25kPa/2,5mH2O) |
| 1F | 400mbar (40kPa/4mH2O) | 2F | 400mbar (40kPa/4mH2O) |
| 1h | 1bar (100kPa/10mH2O) | 2h | 1bar (100kPa/10mH2O) |
| 1K | 2bar (200kPa/20mH2O) | 2K | 2bar (200kPa/20mH2O) |
| 1M | 4bar (400kPa/40mH2O) | 2M | 4bar (400kPa/40mH2O) |
| 1P | 10bar (1MPa/100mH2O) | 2P | 10bar (1MPa/100mH2O) |
| 1S | 40bar (4MPa/400mH2O) | 2S | 40bar (4MPa/400mH2O) |
| 1U | 100bar (10MPa/1000mH2O) | 2U | 100bar (10MPa/1000mH2O) |
| 1W | 400bar (40MPa/4000mH2O) | 2W | 400bar (40MPa/4000mH2O) |
| 1X | 700bar (70MPa/7000mH2O) | 2X | 700bar (70MPa/7000mH2O) |
| Mã | Định chuẩn, đơn vị | ||
| 1 | Phạm vi cảm biến,mbar/bar | ||
| 2 | Phạm vi cảm biến,kPa/MPa | ||
| 3 | Phạm vi cảm biến,mmH2O/mH2O | ||
| 4 | Phạm vi cảm biến,psi | ||
| Mã | Vật liệu ngăn chắn | ||
| 1 | 316L | ||
| 2 | Hợp kim C-276 | ||
| X | Yêu cầu đặc biệt khác | ||
| Đối với các loại phụ tùng đặc biệt khác, vui lòng liên hệ với chúng tôi. | |||
| Mã | Kết nối quy trình; vít | ||
| GA | Sợi nam G1/2, lỗ bên trong 3mm,316 | ||
| GB | Sợi nam G1/2, lỗ bên trong 11,4mm,316 | ||
| GC | Sợi nữ G1/2, lỗ bên trong 3mm,316 | ||
| GD | Sợi nữ G1/2, lỗ bên trong 11,4mm,316 | ||
| NA | Sợi nam 1/2NPT, lỗ bên trong 3mm,316 | ||
| NB | Sợi nam 1/2NPT, lỗ bên trong 11,4mm,316 | ||
| NC | Sợi nữ 1/2NPT, lỗ bên trong 3mm,316 | ||
| ND | Sợi nữ 1/2NPT, lỗ bên trong 11,4mm,316 | ||
| MA | Dây nam M20 × 1.5, lỗ bên trong 3mm,316 | ||
| MB | Dây nam M20 × 1.5, lỗ bên trong 11.4mm,316 | ||
| JX | Yêu cầu đặc biệt khác | ||
| Đối với các dây buộc vít đặc biệt khác, vui lòng liên hệ với chúng tôi. | |||
| Mã | Vật liệu kết nối quy trình | ||
| 3 | 316 | ||
| H | Hợp kim C | ||
| Mã | Bảo vệ điện áp quá cao | ||
| A | Không. | ||
| M | Bảo vệ điện áp quá cao | ||
| Mã | Ống gắn | ||
| A | Không. | ||
| U | Nắp tay cho ống | ||
| Mô hình điển hình#:WNK51 AHL A1P21 MA3 AU | |||
