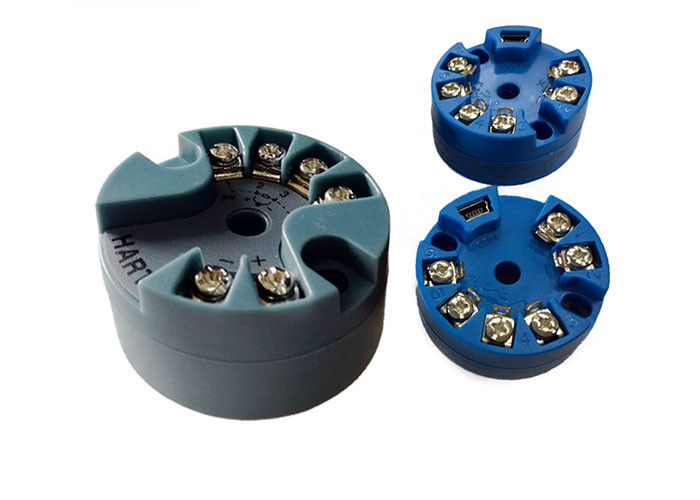

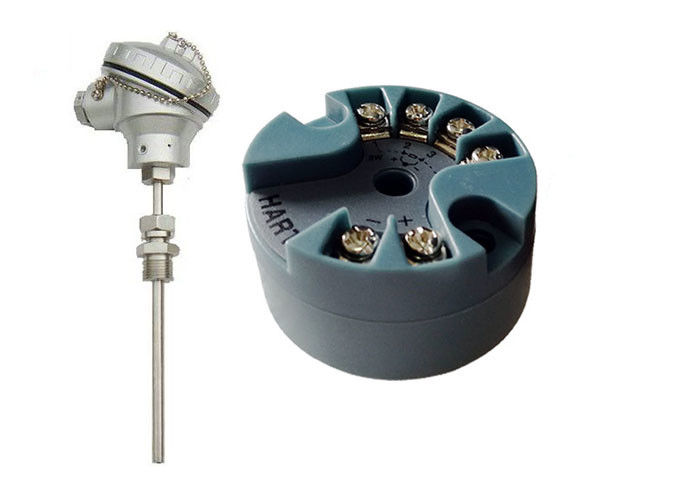

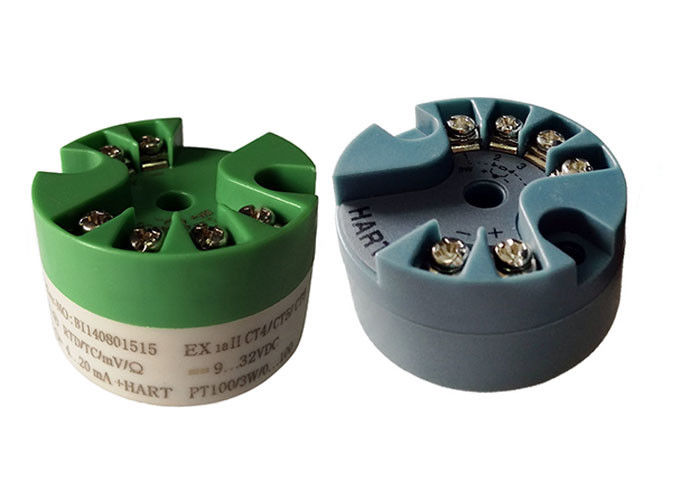

Bộ truyền nhiệt độ gắn trên đầu 4-20mA Hart PT100 / Rtd có độ chính xác cao

WNK65phù hợp với bốn loại điện trở nhiệt bao gồm Cu50,Cu100,PT100,PT1000 và tám loại cặp nhiệt điện bao gồm loại E, J, B, K, N, R, S, T. Và nó hỗ trợ đo tín hiệu minivoltcủa -10~100mV và-100~1000mV,và tín hiệu điện trởtôi của 0~400Ω và 0~4000Ω. Điện áp cách ly là DC1000V.

Vui lòng đọc kỹ hướng dẫn trước khi sử dụng WNK65, và hoạt động tương ứng. Nếu có bất cứ điều gì không rõ ràng trong ứng dụng, xin đừng ngần ngại liên hệ với chúng tôi, chúng tôi sẽ đến gặp bạn và giải quyết vấn đề trong thời gian sớm nhất.


2.Tín hiệu đầu ra4-20mAvớiHARTgiao thức truyền thông kỹ thuật số (hai dây),HARTgiao tiếp không ảnh hưởng 4-20mAđầu ra tương tự;
3.Phần mềm gỡ lỗi và cấu hình Communicator hoặc PC có thể thực hiện quản lý từ xa;
4.Bù cuối mã của cặp nhiệt điện có thể chọn cảm biến nhiệt độ bên trong, cảm biến nhiệt độ bên ngoài, giá trị nhiệt độ cố định và cấm bù cuối mã;
5.Độ chính xác bù cuối mã nội bộ:± 0,5oC
6.Độ ẩm: điều chỉnh 0-64 giây;
7.Tần suất làm mới dữ liệu: 4 lần/giây;
8.Sự ổn định:±0,2%/năm;
9.Phạm vi nhiệt độ môi trường xung quanh:-40oC~+85oC;
10.Kích thước:φ44mm;
11.Khoảng cách lỗ lắp:33mm;
12.Chống rung cơ học:10 ~ 60HZ,0,21mm sóng hình sin;
13.Chống nhiễu tần số vô tuyến:IEC61000-4-3, 20V/M,80~1000MHZ


2. Linh kiện phần cứng

2.1Quyền lực

1. Dải nguồn cung cấp là DC9V~32V, đã kết nốitừhải cảng1 và 2.
2. Lắp mạch bảo vệ điện áp ngược chiều, kết nối sai nguồn sẽ không gây hư hỏng.

Ghi chú:Nbao giờ kết nối 24V với cổng cảm biến! Nó sẽ gây ra tổn thương vĩnh viễn chomáy phát!

2.2 Wiringcổngđường kínhgđập

2.3Cổng kết nối cảm biếnS

Các thông số chính xác của cảm biến chính:


Lợi thế cạnh tranh:

1. Được thành lập vào năm 2004, hơn 13 năm kinh nghiệm nghiên cứu, phát triển và sản xuất chuyên nghiệp;
2. Đội ngũ R&D chuyên nghiệp và giàu kinh nghiệm để cung cấp các dịch vụ tùy biến;
3. Sản xuất lõi máy phát - PCB, cung cấp PCB cho các nhà sản xuất máy phát;
4. Độ chính xác cao nhất lên tới 0,05%FS;
5. Các đầu ra khác nhau I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V và các đầu ra analog khác;
6. Sản phẩm của chúng tôi đã được xuất khẩu sang Đức, Na Uy, Ba Lan, Phần Lan, Tây Ban Nha, Anh, Pháp, Nga, Mỹ, Brazil, Mexico, Úc, Nhật Bản, Hàn Quốc, Thái Lan, Indonesia, Uruguay và nhiều nước khác.
